Einstellbare hohe Energieabsorption

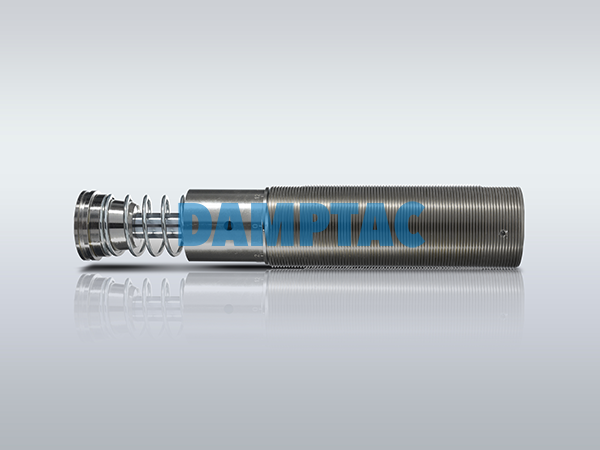

Die DAMPTAC Medium Buffer Paner (Tank) -Serie verwendet das ursprüngliche Design der internen Spiralstoßdämpfungsstruktur, die Energie absorbiert. Das effektive Gewicht und die Lebensdauer werden im Vergleich zu anderen Marken erheblich verbessert, um sicherzustellen, dass die Maschinen und Geräte reibungslos und gleichmäßig abgebremst werden können gepuffert unter starker Last oder Hochgeschwindigkeitsanwendungen. Während des Pufferprozesses wird durch die niedrigste Bremskraft der Spitzendämpfungskraft und die kürzeste Verzögerungszeit die Aufprallenergie gleichmäßig absorbiert. Die DTA-Serie kann vorher und nachher synchron eingestellt werden, um sicherzustellen, dass sie unter verschiedenen Anwendungsbedingungen schnell und bequem eingestellt werden kann. Ihre Leistung ist äußerst gut, sodass sie in Automatisierungsindustrien wie der Automobilindustrie weit verbreitet ist.

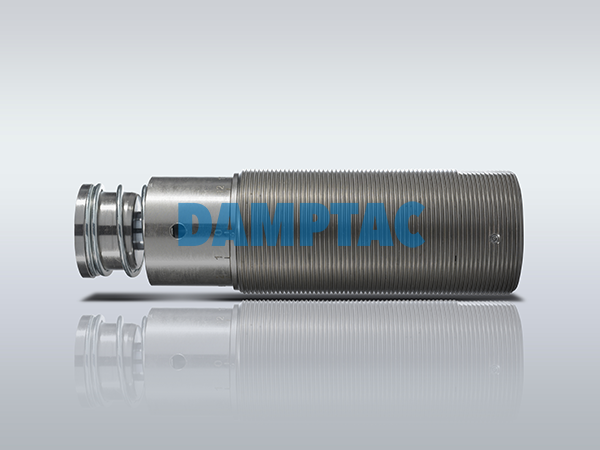

DTA ist ein einstellbares Modell. Sie können die Dämpfungskraft entsprechend der Aufprallgeschwindigkeit einstellen. Der Einstellknopf kann um 360 ° gedreht werden, die Skala reicht von 0 bis 12 und der Puffer ist von weich bis hart. Sie können die besten Einstellungen vornehmen Effekt nutzen. Das DTA-Modell verfügt über zwei Einstellknöpfe, einen am vorderen Ende, der in die Begrenzungshülse integriert ist, und einen am unteren Ende, der mit einem Inbusschlüssel eingestellt werden muss. Verwenden Sie den Puffer nicht über die Skala hinaus!
Das DTA-Modell verwendet ein ursprüngliches Design mit interner Spiralstruktur, das Energie absorbiert, und sein effektives Gewicht und seine Lebensdauer sind erheblich höher als bei anderen Marken.
Der Zylinderkörper des DTA-Modells ist einstückig mit hoher Festigkeit geformt und verursacht nicht das "Entzylinder" -Problem anderer Marken von Stoßdämpfern.
Der Zylinder mit Vollgewinde sorgt für eine zuverlässige und präzise Installation und Fixierung, und die vergrößerte Kontaktfläche fördert die Abgabe von Wärmeenergie an die Luft.
Die Kolbenstange besteht aus verstärktem Edelstahl, das Führungslager aus hochfesten verschleißfesten Materialien und das Dichtungssystem aus speziellen Materialien. Das fortschrittliche Design kann nicht nur einige Seitenkräfte schützen, sondern auch die lange Lebensdauer des Puffers.
Stellen Sie sicher, dass der Hydraulikpuffer korrekt installiert ist
1. Stellen Sie sicher, dass die Stützfestigkeit der Installationsstation stark genug ist.
2. Stellen Sie beim Einbau sicher, dass der exzentrische Winkel des Puffers weniger als 2 ° beträgt. Die Kolbenstange ist großen seitlichen Belastungen ausgesetzt und biegt sich in unterschiedlichem Maße, wodurch die Kolbenstange Hindernisse zurücksetzt und das Versagen von beschleunigt die Dichtungen, was zu Öllecks führt und die Lebensdauer verkürzt.
3. Es ist besser, den Pufferkörper nicht als Sicherheitsbegrenzungsvorrichtung zu verwenden. Es ist am besten, die externe Sicherheitsbegrenzungsvorrichtung 1 mm vor dem Hub einzustellen. Entfernen Sie den zu verwendenden Aufprallkopf nicht, da durch Entfernen der Kappe die Kolbenstange verlängert wird und die Kolbenstange auf den Boden trifft und den Boden beschädigt.
4. Ziehen Sie die Befestigungsmuttern oder -schrauben fest an, vorzugsweise mit Gewindekleber. Um sicherzustellen, dass es sich bei häufigen Stößen nicht löst.
5. Wenn mehr als zwei Puffer gleichzeitig verwendet werden, muss dasselbe Modell ausgewählt werden. Beispielsweise müssen einstellbare Puffer auf denselben Gang eingestellt werden.
6. Bei rotierenden Anwendungen wird empfohlen, keine Polyurethan-Kappen zu verwenden. Um sicherzustellen, dass der maximale Exzenterwinkel innerhalb von 2 ° liegt, muss die Installationsmethode die folgenden zwei Punkte gleichzeitig sicherstellen:
1) Der Abstand vom Rotationszentrum zum Puffer beträgt das 15-fache des Pufferhubs.
2) Installieren Sie das Gerät wie in der folgenden Abbildung gezeigt richtig: Wenn der Pufferhub auf die Hälfte komprimiert ist, darf keine Seitenlast vorhanden sein.
Wenn die Installationsbedingungen die oben genannten Anforderungen nicht erfüllen, verwenden Sie bitte den Adapter, der die Anforderungen erfüllt.
TECHNISCHE DATEN
Energieabsorption 650 Nm / Zyklus-7.500 Nm / Zyklus
Hub 25 mm-150 mm
Aufprallgeschwindigkeitsbereich: 0,3 ~ 5 m / s (Standardversion), 0,08 ~ 1 m / s (Niedriggeschwindigkeitsversion), bitte kontaktieren Sie DAMPTAC für außerhalb des Bereichs!
Temperatur der Arbeitsumgebung: -10 ℃ ~ + 80 ℃ (Standardversion), -40 ℃ ~ + 120 ℃ (Sonderversion)
Kann in jeder Position installiert werden.
Integrierter Endanschlag.
Material des äußeren Zylinderkörpers: nitrierender gehärteter Stahl, Kolbenstange: hartbeschichteter gehärteter Stahl, Kolbenstangenkappe: verstärkter Stahl mit Korrosionsschutzbehandlung an der Außenfläche; Rückstellfeder: Spezialfederstahl; Zubehör: vernickelt oder QPQ
Dämpfungsmedium: spezielles Hydrauliköl für die Dämpfungsverzögerung
DTA4225,DTA4250,DTA4275
DTA4525,DTA4550,DTA4575
DTA6450,DTA64100,DTA64150,DTA62100
HINWEIS
Vermeiden Sie die Auswirkungen externer ungünstiger Faktoren auf den Puffer.
1. Der Puffer ist mit Hydrauliköl gefüllt. Verwenden Sie ihn nicht in der Nähe einer offenen Flamme. Es ist strengstens verboten, den Puffer zu verbrennen.
2. Stellen Sie sicher, dass der Puffer innerhalb der Betriebstemperatur (-10 ℃ -80 ℃) verwendet wird. Wenn Sie ihn bei einer speziellen Temperatur verwenden müssen, kontaktieren Sie uns bitte.
3. Verbieten Sie den Kontakt mit ätzenden Substanzen wie Säuren, Lösungsmitteln, emulgiertem Schneidöl usw. und vermeiden Sie den Kontakt mit Staub, Dampf usw.
4. Es ist verboten, Farbe auf den äußeren Zylinder des Puffers zu sprühen, da dies sonst die Wärmeableitung beeinträchtigt.
5. Es ist verboten, die Kolbenstange zu lackieren oder zu markieren, um ein Austreten von Hydrauliköl zu verhindern und die Lebensdauer des Puffers zu verkürzen.
Automobilindustrie
Nicht standardisierte Automatisierungsindustrie
Laserschneidindustrie
Holzverarbeitende Industrie
Stahlindustrie usw.
Prüfgeräte usw.
